一、概述

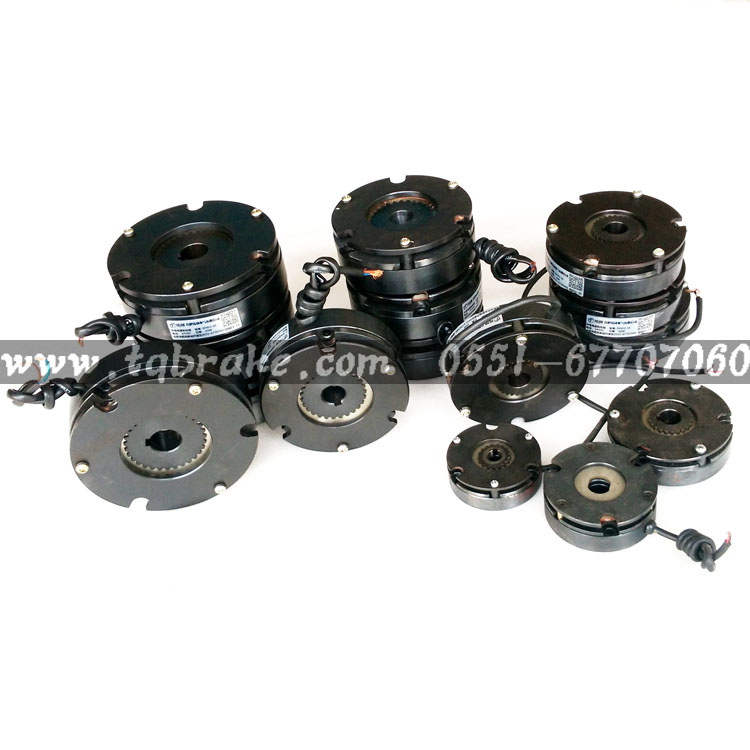

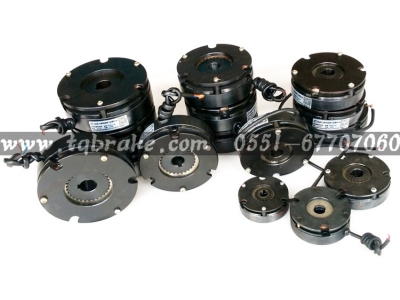

DHD2系列電磁失電制動器為通電釋放，斷電彈簧制動的摩擦式制動器，可實現快速停車和準確定位，用在斷電時安全制動場合，防險保護等。
二、特點
此系列電磁失電制動器具有結構緊湊，安裝方便，適應性廣，振動小，工作頻率高，動作靈敏，制動可靠等特點，廣泛用于制動電機、起重設備、印刷、包裝、化工、食品等機械中，是一種理想的自動化控制執行元件。
三、工作原理
電磁制動器通電時，電磁吸力立即吸引銜鐵并壓縮彈簧，制動盤與銜鐵脫開并可自由轉動。當切斷電源時，制動器銜鐵失去電磁吸力，彈簧推動銜鐵壓緊制動盤，在摩擦力矩作用下達到制動作用。此制動器有激磁電壓為24V直流和200V直流兩種，用戶根據需要選定激磁電壓。
四、使用條件
1、海拔高度不超過1000m，空氣相對濕度不大于90%，環境最高溫度不得超過40℃，最低溫度-15℃。
2、周圍介質無足以腐蝕金屬和破壞絕緣的氣體和塵埃，須在無油污的情況下使用。
3、電磁失電制動器采用B級絕緣，電壓波動不超過+10%至-5%的額定電壓，其工作方式為間斷、連續制。
五、外形尺寸和參數
準圖紙.jpg)
| 型號/參數 | DHD2-2 | DHD2-4 | DHD2-8 | DHD2-16 | DHD2-30 | DHD2-50 | DHD2-100 | DHD2-200 |
| 靜摩擦扭矩（NM） | 2 | 4 | 8 | 16 | 30 | 50 | 100 | 200 |
| 激磁電壓（DC-V） | 24/99 | 24/99 | 24/99 | 24/99 | 24/99 | 24/99 | 24/99 | 24/99 |
| 功率（20℃）（W） | 10 | 13 | 15 | 18 | 23 | 27 | 33 | 45 |
| 接通（釋放）時間（≤ms） | 35 | 45 | 55 | 70 | 100 | 120 | 180 | 250 |
| 斷開（制動）時間（≤ms） | 12 | 12 | 15 | 25 | 35 | 50 | 65 | 90 |
| 重量（KG） | 0.5 | 0.8 | 1.2 | 1.9 | 3.6 | 5.2 | 7.9 | 12.3 |
| A | 68 | 74 | 85 | 108 | 112 | 130 | 150 | 170 |
| C | 77 | 85 | 97 | 117 | 125 | 145 | 165 | 187 |
| E | 20 | 25 | 40 | 49 | 62 | |||
| F | 4.5 | 5.5 | 6.6 | 9 | ||||
| G | 10 | 12 | 14 | 18 | ||||
| L | 30 | 32 | 35 | 41 | 53.5 | 56.5 | 71 | 81 |
| P | 18 | 16 | 14 | 15 | 16 | 18 | 22 | 21 |
| Q | 8 | 12 | 16 | 20 | 25 | 25 | 30 | 40 |
| R | 7 | 7.5 | 8.5 | 8.5 | 11 | 14 | 17 | 21 |
| S | 0.15-0.25 | 0.2-0.3 | ||||||
| d | 12 | 12 | 14 | 19 | 19 | 24 | 28 | 32 |
| b | 4 | 4 | 5 | 6 | 6 | 8 | 8 | 10 |
| U | 13.8 | 13.8 | 16.3 | 21.8 | 21.8 | 27.3 | 31.3 | 35.8 |
